FMU30 E&H

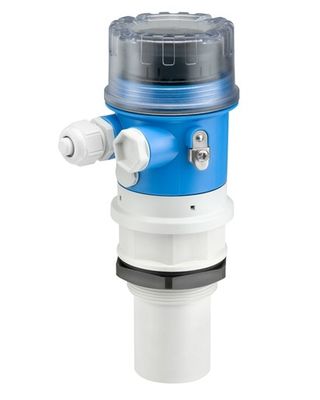

Endress+Hauser đo siêu âm Thời gian bay Prosonic FMU30-AAHEABGHF

Mô tả:

Nhà sản xuất: Endress+Hauser

Sản phẩm số : FMU30-AAHEABGHF

Loại sản phẩm: Prosonic T FMU30 đo siêu âm Thời gian bay Prosonic

AA - Chấp nhận: Khu vực không nguy hiểm

H - Hiển thị hoạt động: Hiển thị đường cong phong bì tại chỗ; nhấn nút

E - Kết nối điện: tuyến M20, IP68

AB - cảm biến; phạm vi tối đa; Khoảng cách chặn: 2"; 8m chất lỏng/3,5m chất rắn; 0,35m

GHF - Kết nối quy trình: Sợi ISO228 G2, PP

Nhiệt độ xung quanh: -20 °C đến +60 °C (-4 °F đến 140 °F)

Nhiệt độ lưu trữ: -40 °C đến +80 °C (-40 °F đến 176 °F)

Trọng lượng: 0,8 kg

Trọng lượng vận chuyển: 2 kg

Thông tin bổ sung:

Phạm vi ứng dụng mở rộng từ các mức giám sát trong các nhà máy xử lý nước thải và bể nước xử lý đến các ứng dụng để tải, lưu trữ và bể đệm.Bộ cảm biến siêu âm FMU30 cung cấp các thuật toán phần mềm đã được chứng minh và tất cả các thông báo cảnh báo và báo động được hiển thị trên màn hình văn bản đơn giản bốn dòng và đảm bảo khắc phục nhanh chóng các vấn đềCác kết quả phân tích được hiển thị trực tiếp tại chỗ, điều này đảm bảo chẩn đoán lỗi nhanh chóng và chính xác.

Các thông số kỹ thuật trong một cái nhìn

Độ chính xác
+/- 3 mm hoặc +/- 0,2% phạm vi đo đặt

Nhiệt độ quá trình
-20 °C... 60 °C
(-4 ° F... 140 ° F)

Áp suất quá trình tuyệt đối / giới hạn áp suất quá cao tối đa
0.7 bar... 3 bar abs
(10 psi... 44 psi)

Max. khoảng cách đo
Cảm biến 1-1/2": 2 m (6,6 ft)
Cảm biến 2": 3,5 m (11 ft)

Các bộ phận ướt chính
PP/EPDM

Lợi ích

Nhanh và đơn giảnle khởi động thông qua hoạt động tại chỗ theo trình đơn hướng dẫn với màn hình hiển thị văn bản đơn giản bốn dòng, 7 ngôn ngữ có thể chọn

Các đường cong bao bì trên màn hình hiển thị tại chỗ để chẩn đoán đơn giản

Chức năng tuyến tính (tối đa 32 điểm) để chuyển đổi giá trị đo thành bất kỳ đơn vị chiều dài, khối lượng hoặc dòng chảy nào

Phương pháp đo không tiếp xúc giảm thiểu yêu cầu dịch vụ

Có thể lắp đặt từ sợi G 11⁄2 hoặc 11⁄2 NPT trở lên

Cảm biến nhiệt độ tích hợp để điều chỉnh tự động tốc độ âm thanh phụ thuộc nhiệt độ

Hiển thị ít hơn

Phòng ứng dụng

Thiết bị hai dây để đo liên tục không tiếp xúc mức độ và dòng chảy.

Kết nối quy trình: Thread

Nhiệt độ: -20 đến +60°C (-4 đến +140°F)

Áp suất: +0,7 đến +3bar (+10 đến +44psi)

Khoảng cách đo tối đa:
Cảm biến 11⁄2 "cho chất lỏng 5m (16ft) và cho chất rắn lớn 2m (6.6ft),
Cảm biến 2" cho chất lỏng 8m (26ft) và cho chất rắn lớn 3,5m (11ft)

Khoảng cách chặn:
Cảm biến 11⁄2 " 0,25m (0,8ft),
Cảm biến 2" 0.35m (1.15ft)

Chứng chỉ bảo vệ nổ quốc tế

Hiển thị ít hơn

Đặc điểm và thông số kỹ thuật

Tiếp tục / Làn cứng
Mức điểm / chất rắn
Mức điểm / Dầu
Tiếp tục / Lỏng
Nguyên tắc đo
siêu âm

Đặc điểm / Ứng dụng
Máy phát siêu âm nhỏ gọn

Cung cấp / Truyền thông
2 dây

Độ chính xác
+/- 3 mm hoặc +/- 0,2% phạm vi đo đặt

Nhiệt độ môi trường
-20 °C... 60 °C

(-4 ° F... 140 ° F)

Nhiệt độ quá trình
-20 °C... 60 °C

(-4 ° F... 140 ° F)

Áp suất quá trình tuyệt đối / giới hạn áp suất quá cao tối đa
0.7 bar... 3 bar abs

(10 psi... 44 psi)

Các bộ phận ướt chính
PP/EPDM

Kết nối quy trình
G / NPT 1 1/2"

G / NPT 2"

Khoảng cách chặn
Cảm biến 1 1/2 "0,25 m

Cảm biến 2": 0,35 m

Max. khoảng cách đo
Cảm biến 1-1/2": 2 m (6,6 ft)

Cảm biến 2": 3,5 m (11 ft)

Truyền thông
4...20 mA

Giấy chứng nhận / Chứng nhận
ATEX, CSA C/US, IEC Ex, NEPSI

Các tùy chọn
Phụ kiện kèm theo:

UNI flange 2"... 4"

Giới hạn sử dụng
Lưu ý sơ đồ phạm vi
