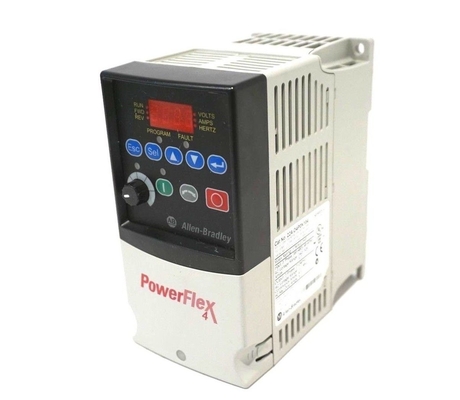

Allen Bradley PowerFlex 4 Di động tần số biến 22A-D4P0N104

Độ dung nạp điện áp:
Độ dung nạp tần số:
Nguyên nhân công suất di chuyển:
Tỷ lệ cắt ngắn tối đa:

120V, 200...240V, 380...480V, 460...600V: ±10%
48...63 Hz
0.98 trên toàn bộ phạm vi tốc độ
100,000 Amps đối xứng

Số
Chế độ SRC (nguồn):
Chế độ SNK (Sink):
Phân analog
4...20 mA:
0...10V DC tương tự:
Chậu bên ngoài:

Dòng điện đầu vào = 6 mA
18...24V = bật, 0...6V = tắt
0...6V = bật, 18...24V = tắt
Kháng thâm nhập 250 ohm
Kháng thăng đầu vào 100k ohm
1...10k ohm, tối thiểu 2 Watt

Khả năng điều khiển
Sản xuất
(hình C Relay)

Đánh giá kháng
Các đầu ra Opto:
Các đầu ra tương tự:
Đánh giá cảm ứng
Các đầu ra Opto:
Các đầu ra tương tự:

3.0A ở 30V DC, 3.0A ở 125V AC, 3.0A ở 240V AC
30V DC, 50 mA
10 bit, 0...10V, tối thiểu 1k ohm
0.5A ở 30V DC, 0.5A ở 125V AC, 0.5A ở 240V AC
Không gây cảm ứng
10 bit, 4...20 mA, tối đa 525 ohm

Loại an toàn được khuyến cáo:
Các bộ ngắt mạch được khuyến cáo:

UL lớp J, CC, T hoặc loại BS88; 600V (550V) hoặc tương đương.
Bộ ngắt mạch HMCP hoặc tương đương.

Bảo vệ động cơ:
Dòng điện quá tải:
Điều khiển đi qua:
Điện lực hoàn hảo qua:

I2 t Bảo vệ quá tải, 150% trong 60 giây, 200% trong 3 giây (cung cấp bảo vệ lớp 10).
200% giới hạn phần cứng, 300% lỗi ngay lập tức
Tối thiểu Ride Through là 0,5 giây - giá trị điển hình là 2 giây
100 mili giây

IGBT phanh bên trong được bao gồm với tất cả các tiêu chuẩn.

Độ cao:
Nhiệt độ lưu trữ:
Không khí:
Độ ẩm tương đối:
Động lực (hoạt động):
Động lực (hoạt động):

Tối đa 1000 m (3300 ft) mà không giảm độ cao
-40 đến 85 độ C (~40 đến 185 độ F)
Quan trọng:Động cơ không được lắp đặt trong một khu vực mà không khí xung quanh chứa các chất bay hơi hoặc
Nếu ổ đĩa sẽ không được lắp đặt trong một khoảng thời gian, nó phải được
được lưu trữ trong một khu vực mà nó sẽ không bị phơi nhiễm với khí quyển ăn mòn.
0 đến 95% không ngưng tụ
Đỉnh 15G trong thời gian 11ms (±1.0ms)
Đỉnh 1G, 5 đến 2000 Hz

Độ chính xác tần số:
Quy định tốc độ:
Chế độ dừng:
Accel/Decel:
Lượng quá tải liên tục:
Bảo vệ quá tải động cơ điện tử:

Nhập số: Trong phạm vi ± 0,05% tần số đầu ra được thiết lập.
Nhập analog: Trong phạm vi 0,5% tần số đầu ra tối đa.
Output analog: ± 2% của quy mô đầy đủ, độ phân giải 10 bit.
Vòng tròn mở với Bồi thường trượt: ± 2% tốc độ cơ bản trong phạm vi tốc độ 40:1. 1% tốc độ cơ bản
trên phạm vi tốc độ 60:1.
Nhiều chế độ dừng có thể lập trình bao gồm - Ramp, Coast, DC-Brake, Ramp-to-Hold và S Curve.
Hai thời gian tăng và giảm có thể lập trình độc lập.
giây trong 0,1 giây tăng.
150% khả năng quá tải trong tối đa 1 phút, 200% khả năng quá tải trong tối đa 3 giây.
Cung cấp bảo vệ quá tải động cơ lớp 10 theo Điều 430 của NEC và nhiệt độ quá cao của động cơ
bảo vệ theo Điều 430.126 (A) (2) của NEC UL 508C File 29572.
