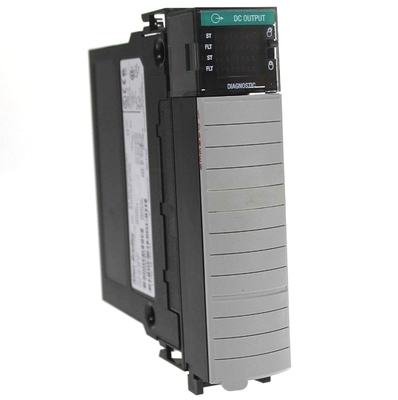

1756-OB16D ControlLogix 16 Pt 24VDC D/O Module

Allen-Bradley 1756-0B1 6D là một mô-đun đầu ra chẩn đoán DC ControlLogix. Nó có 16 đầu vào chẩn đoán, mỗi nhóm 8 điểm hợp nhất dựa trên mỗi điểm số.Bạn có thể cài đặt nó trong bất kỳ khe cắm có sẵn trong một khung đồng bộ Controllogix. Tuy nhiên, một 36 bit có thể tháo rời cabling box (RTB) là cần thiết cho mục đích này. RTB có thể là TBCH của 1756 hoặc TBS6H của 1756.đảm bảo rằng khung gầm và nguồn cung cấp điện được lắp đặt và nối đất.

Mô-đun 1756-0B1 6D chia sẻ các đặc điểm sau đây với các mô-đun đầu ra khác: tiếng vang dữ liệu đầu ra, mật độ điểm đầu ra nhiều lần, trạng thái đầu ra cấp điểm có thể cấu hình, hợp nhất điện tử,và các mô-đun đầu ra cô lập và không cô lậpNó cũng cho phép bạn cấu hình các chức năng khác nhau của mô-đun, đặc biệt là phát hiện không tải, phát hiện xác minh đầu ra, trạng thái đầu ra trong chế độ lỗi, trạng thái đầu ra trong chế độ chương trình,chuyển từ trạng thái chương trình sang trạng thái lỗi, và khóa chẩn đoán.

Chức năng chẩn đoán đột quỵ ngắn của mô-đun 1756-0B1 6D là 8 amp với tốc độ 180 ms (tối thiểu) và 10 amp với tốc độ 120 ms (tối thiểu). Chức năng không tải chỉ được sử dụng để phát hiện trạng thái tắt,và xác minh đầu ra chỉ được sử dụng để phát hiện trạng thái. Các thử nghiệm xung có một người dùng cấu hình chiều rộng xung tối đa. mô-đun cũng cho phép bạn cấu hình trạng thái lỗi của mỗi điểm và trạng thái chế độ chương trình của mỗi điểm,nơi mặc định được thiết lập thành off và các tùy chọn khác là On và Hold Last Mô-đun đầu ra này có một phạm vi điện áp hoạt động 19.2 đến 30 volt DC và một loại điện áp cấp 24 volt DC. Nó cũng có một dòng tải tối thiểu là 3 mA mỗi điểm, dòng rò rỉ ngoài trạng thái tối đa là 1 mA mỗi điểm và DC là 1.2V (với mức giảm điện áp tối đa là 2 A). Điện hậu trường là 140 mA ở 24V DC, 250 mA ở 5.1V DC, và tổng công suất hậu trường là 4.64W.Đánh giá dòng sản xuất tuyến tính của nó là lên đến 2 A ở 30 độ C (80 độ Fahrenheit), 1 A mỗi điểm ở 60 độ C (140 độ F), và 8 A mỗi mô-đun ở 30 độ C và 4A ở 60 độ C.Dòng điện giật tại mỗi điểm 1756-0B1 6D là 4A cho mỗi mô-đun 10 ms và có thể được lặp đi lặp lại nhiều lần mỗi giâyĐiện áp cách ly giữa nhóm và người dùng và hệ thống đã được thử nghiệm trong 1 giây ở 2546V, với điện áp AC liên tục tối đa là 250V cho cả hai.

Nó có thời gian trì hoãn đầu ra danh nghĩa là 55s, tối đa 1 ms từ tắt đến bật, giá trị danh nghĩa là 630 s và tối đa 5 ms từ bật đến tắt.Nhiệt độ hoạt động dao động từ 0 đến 60 độ C (32 đến 140 độ F) và nhiệt độ lưu trữ từ -40 đến 85 độ C (40 đến 185 độ F).
