| MOQ: | 1 |
| Giá: | có thể đàm phán |
| bao bì tiêu chuẩn: | hộp |
| Thời gian giao hàng: | theo yêu cầu |
| phương thức thanh toán: | T/T |
| khả năng cung cấp: | 100+pc+còn hàng |

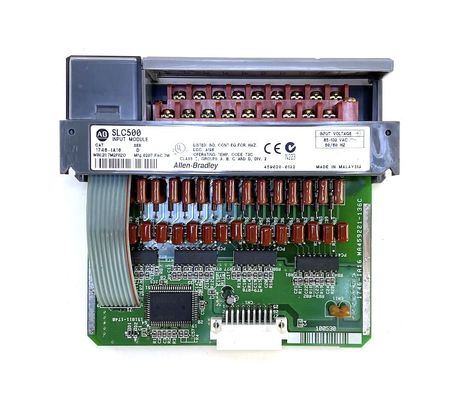

1746-IA16 là một mô-đun đầu vào AC tương thích để sử dụng như một thành phần của nền tảng bộ điều khiển SLC 500. Mô-đun đầu vào này có mười sáu (16) kênh chấp nhận dải điện áp tín hiệu AC từ 85-132 VAC.
Các mô-đun đầu vào là các thành phần cần thiết của bất kỳ Bộ điều khiển logic khả trình (PLC) nào vì nó cung cấp giao diện thời gian thực với các thiết bị rời rạc trong quy trình. Nó đại diện cho trạng thái thực tế của các thiết bị báo hiệu để bộ điều khiển tham khảo xử lý logic. Hầu hết các hệ thống PLC thực hiện quét đầu vào như giai đoạn chính để thực thi chương trình người dùng. Nếu tín hiệu đầu vào không được phát hiện, bộ điều khiển sẽ không có tham chiếu để thực thi chương trình.
Mô-đun đầu vào AC này có hai mươi (20) đầu cuối. Tất cả các đầu cuối đều được sử dụng với các đầu cuối 18 và 19 đóng vai trò là các điểm chung được kết nối nội bộ. Khối đầu cuối của mô-đun này có thể tháo rời cho phép thay thế mô-đun đầu vào mà không cần phải kết nối lại các đầu cuối đầu vào.
Nó có các tham số có thể điều chỉnh để tinh chỉnh hoạt động của mô-đun. Không có giới hạn khi lắp đặt 1746-IA16 miễn là khung máy có các khe cắm khả dụng để hỗ trợ việc lắp đặt. Mô-đun này có thể được lắp đặt trong bộ điều khiển phần cứng cố định hoặc phần cứng mô-đun, cục bộ hoặc trong giá đỡ mở rộng.
Mô-đun này thuộc về mô-đun đầu vào AC SLC 500 với danh mục điện áp hoạt động 100-120VAC. Đối với hoạt động điện áp 200/240VAC, số hiệu bộ phận tương đương là 17460IM16. Cả hai mô-đun đều không cung cấp mạch bảo vệ bên trong. Bất kỳ thiết bị đầu vào AC nào được kết nối với mô-đun này phải tương thích với dòng điện đột biến đầu vào của mạch SLC 500.
1746-IA16 nặng 0,34 kg và có kích thước 5 x 2 x 6 (13 cm x 5 cm x 15 cm). Mô-đun bộ điều khiển có 0,27 watt trên mỗi điểm với mức tối thiểu là 0,425 Watt và tổng cộng 4,8 Watt. Mô-đun có danh mục điện áp tín hiệu đầu vào 100 – 120V AC với 16 điểm trên mỗi điểm chung và 16 đầu vào. 1746-IA16 là ứng dụng đầu vào đa mục đích. Việc lắp đặt là loại khung máy và có 16 kênh. Dải điện áp hoạt động từ 85 – 132V AC tín hiệu đầu vào. Nó là một mô-đun đầu vào AC kỹ thuật số 16 kênh cho bộ điều khiển khả trình. Điện áp hoạt động là 85 – 132V AC ở tần số hoạt động 47 – 63 Hz. Mức tiêu thụ dòng điện back-plane ở 5V DC là 0,085 mA và là 0,0 A ở 24V DC.
Tín hiệu cho độ trễ BẬT đạt tối đa ở 35 ms và tín hiệu cho độ trễ TẮT đạt tối đa ở 45 ms. Trong khi điện áp trạng thái TẮT tối đa đạt 30V AC và dòng điện trạng thái TẮT là 2 mA. Dòng điện đầu vào ở 120V AC là 12 mA danh định. 1746-IA16 có thời gian kéo dài dòng điện đột biến tối đa là 500 micro giây và dòng điện đột biến tối đa là 0,8 mA.
|
|
