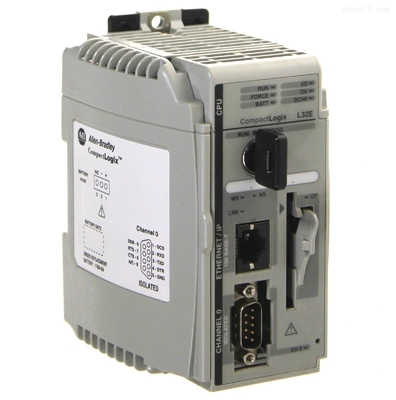

1769-L32E ALLEN BRADLEY CompactLogix 750KB Enet Controller Module

Bộ điều khiển mô-đun CompactLogix với số phần 1769-L32E là bộ điều khiển tự động hóa có thể lập trình (PAC) được sản xuất bởi Allen-Bradley.Bộ điều khiển thường được sử dụng trong các ứng dụng điều khiển máy và quy trình trung bìnhBộ điều khiển có một RS232 tích hợp và một cổng truyền thông Ethernet.

Cấu hình mặc định của giao diện RS232 là DF1 full duplex, 19,2 Kbps, không có tỷ lệ, địa chỉ trạm 0, không bắt tay, phát hiện lỗi BCC, phát hiện tự động phản hồi nhúng, 8 bit dữ liệu,và 1 stop bit. Cấu hình mặc định này có thể được cấu hình bằng tay để thiết lập giao tiếp ban đầu với thiết bị. Nếu được sử dụng với RSLinx-,tự động cấu hình có thể được sử dụng để tự động phát hiện thông tin liên lạcCổng RS232 cũng có thể được cấu hình như một giao diện giao thức ASCII để kết nối các công cụ mã vạch, thường được sử dụng trong các quy trình sản xuất.

Truyền thông Ethernet đòi hỏi cấu hình ban đầu, có thể được thực hiện bằng cách sử dụng BOOTP-DHCP hoặc tải xuống thông qua giao diện RS232.một cáp Ethernet là cần thiết để kết nối bộ điều khiển với máy chủ BOOTP.

Bộ điều khiển Logix nhỏ gọn Allen-Bradley 1769-L32E được cung cấp trong một gói độc đáo, nhỏ gọn và hiệu quả về chi phí.Nó có thể được kết nối với thiết bị thông qua một cáp 1747-CP3 hoặc 1756-CP3 hoặc một cáp EthernetNó có bộ nhớ người dùng tích hợp 750 KB và có thể được mở rộng bằng thẻ CompactFlash, số mô hình 1784-CF128.

1769-L32E có pin có thể thay thế với số phần tương ứng 1769-BA.Bộ điều khiển hỗ trợ lắp đặt tối đa mười sáu (16) mô-đun I / O nhỏ gọn với tối đa ba nhóm 1/O được kết nối thông qua hai cáp mở rộng. 1769-L32E có dòng DC (5 volt) 850 mA và tiêu hao nhiệt lên đến 6,5 Watt. 1769-L32E có thể dễ dàng lắp đặt bằng cách sử dụng phương pháp gắn DIN hoặc gắn bảng.DIN bracket có hiệu suất tác động hoạt động 30 G và hiệu suất tác động không hoạt động 50 G, trong khi bảng điều khiển có mức độ va chạm 30 G trong chế độ hoạt động và 50 G trong chế độ không hoạt động.

Bộ điều khiển 1769-L32E có độ rung động 5 G trong chế độ hoạt động. Nó có thể chịu được lực mô-men xoắn gắn từ 1,1 đến 1,8 N-m.Máy 1769-L32E có nhiệt độ hoạt động từ 0 đến 60 độ C (32 đến 140 độ Fahrenheit), một phạm vi nhiệt độ lưu trữ từ -40 đến 85 độ C (-40 đến 185 độ F), và độ ẩm tương đối không ngưng tụ từ 0 đến 95%.Các bộ điều khiển Logix có một tập hợp các tiêu chuẩn khí thải được chứng nhận (CISPA11) và có một ngôi nhà mở độc đáoKích thước đường dây được khuyến cáo cho đường dây bị mắc kẹt là từ 22 đến 16 AWG, trong khi đường dây rắn nên được đánh giá từ 22 đến 14 AWG.Các mô-đun nặng khoảng 2 pound khi vận chuyển và đo 8x8x 5 inch.

Dòng CompactLogix 1769 phục vụ như một nền tảng di chuyển cho series PLC Allen Bradley, PLC5 và SLC500.đảm bảo rằng khả năng xử lý trước đây được duy trì và nâng cao.
Bộ vi xử lý 1769-L32E có thể chứa đến mười sáu (16) mô-đun I / O nhỏ gọn. Nó cũng hỗ trợ mở rộng bằng cách thêm tối đa ba (3) thư viện mở rộng / O.Bộ điều khiển có bộ nhớ tích hợp 750 kilobytes và có thể được kết nối với bộ nhớ không dễ bay hơi bằng cách cài đặt thẻ 1784-CF64 hoặc 1784-CF128 CompactFlash. Bộ điều khiển sử dụng 1769-BA để dự trữ bộ nhớ của người dùng. Tránh xả pin hoàn toàn, vì điều này có thể xóa bộ nhớ của người dùng, bao gồm cả các chương trình của người dùng. Sử dụng bộ nhớ không dễ bay hơi để ngăn chặn các sự kiện như vậy.
