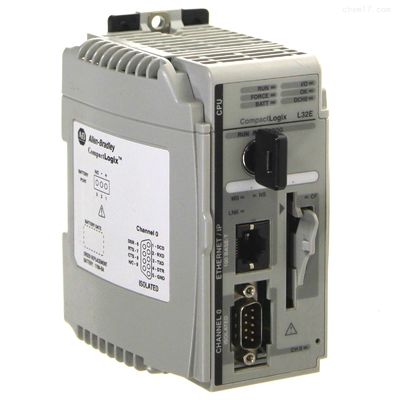

Mô-đun điều khiển CompactLogix 750KB Enet 1769-L32E

Bộ điều khiển mô-đun CompactLogix với số bộ phận 1769-L32E là Bộ điều khiển tự động hóa có thể lập trình (PAC) được sản xuất bởi. Bộ điều khiển thường được sử dụng trong các ứng dụng điều khiển máy và quy trình trung bình. Bộ điều khiển có cổng RS232 tích hợp và cổng giao tiếp Ethernet.

Cấu hình mặc định của giao diện RS232 là song công hoàn toàn DF1, 19,2 Kbps, không chẵn lẻ, địa chỉ trạm 0, không bắt tay, phát hiện lỗi BCC, tự động phát hiện phản hồi nhúng, 8 bit dữ liệu và 1 bit stop. Cấu hình mặc định này có thể được cấu hình thủ công để thiết lập giao tiếp ban đầu với thiết bị. Nếu được sử dụng với RSLinx-, tính năng tự động cấu hình có thể được sử dụng để tự động phát hiện Cài đặt liên lạc. Cổng RS232 cũng có thể được cấu hình làm giao diện giao thức ASCII để kết nối các thiết bị mã vạch, thường được sử dụng trong quy trình sản xuất.

Giao tiếp Ethernet yêu cầu cấu hình ban đầu, có thể được thực hiện bằng cách sử dụng BOOTP-DHCP hoặc tải xuống qua giao diện RS232. Bằng cách sử dụng BOOTP-DHCP, cần có cáp Ethernet để kết nối bộ điều khiển với máy chủ BOOTP.

Bộ điều khiển Logix nhỏ gọn 1769-L32E được đóng gói độc đáo, nhỏ gọn và tiết kiệm chi phí. Nó đã tích hợp một (1) Ethernet và một (1) cổng giao tiếp nối tiếp. Nó có thể được kết nối với thiết bị thông qua cáp 1747-CP3 hoặc 1756-CP3 hoặc cáp Ethernet. Nó có bộ nhớ người dùng tích hợp 750 KB và có thể được mở rộng bằng thẻ CompactFlash, số model 1784-CF128.

1769-L32E có pin có thể thay thế được với số bộ phận tương ứng 1769-BA. Bộ điều khiển hỗ trợ cài đặt tối đa mười sáu (16) mô-đun I/O nhỏ gọn với tối đa ba nhóm 1/O được kết nối qua hai cáp mở rộng. 1769-L32E có dòng điện một chiều (5 volt) 850 mA và khả năng tản nhiệt lên tới 6,5 Watts. 1769-L32E có thể được lắp đặt dễ dàng bằng phương pháp lắp DIN hoặc lắp bảng điều khiển. Giá đỡ DIN có mức tác động khi vận hành là 30 G và mức tác động khi không hoạt động là 50 G, trong khi bảng điều khiển có mức tác động là 30 G ở chế độ hoạt động và 50 G ở chế độ không hoạt động.

Bộ điều khiển 1769-L32E có mức rung 5 G ở chế độ vận hành. Nó có thể chịu được lực mô-men xoắn lắp từ 1,1 đến 1,8 Nm. 1769-L32E có phạm vi nhiệt độ hoạt động từ 0 đến 60 độ C (32 đến 140 độ F), phạm vi nhiệt độ lưu trữ từ -40 đến 85 độ C (-40 đến 185 độ F) và phạm vi độ ẩm tương đối không ngưng tụ từ 0 đến 95%. Bộ điều khiển Logix có bộ xếp hạng khí thải được chứng nhận (CISPA11) và có vỏ mở độc đáo. Kích thước đường dây khuyến nghị cho đường dây bị mắc kẹt là từ 22 đến 16 AWG, trong khi đường dây liền nét phải có định mức từ 22 đến 14 AWG. Mô-đun này nặng khoảng 2 pound khi vận chuyển và có kích thước 8x8x5 inch.

Dòng CompactLogix 1769 đóng vai trò là nền tảng di chuyển cho dòng PLC cũ, PLC5 và SLC500. Nhiều sản phẩm CompactLogix 1769, bao gồm 1769-L32E, đảm bảo duy trì và nâng cao khả năng của bộ xử lý trước đó.
Bộ xử lý 1769-L32E có thể lắp tối đa mười sáu (16) mô-đun I/O nhỏ gọn. Nó cũng hỗ trợ các tiện ích mở rộng bằng cách thêm tối đa ba (3) thư viện tiện ích mở rộng /O. Bộ điều khiển có bộ nhớ tích hợp 750 kilobyte và có thể được ghép nối với bộ nhớ ổn định bằng cách lắp thẻ CompactFlash 1784-CF64 hoặc 1784-CF128. Bộ điều khiển sử dụng 1769-BA để dự trữ bộ nhớ người dùng. Tránh xả hết pin vì điều này có thể xóa sạch bộ nhớ người dùng, bao gồm cả các chương trình của người dùng. Sử dụng bộ nhớ ổn định để ngăn chặn những sự kiện như vậy.
