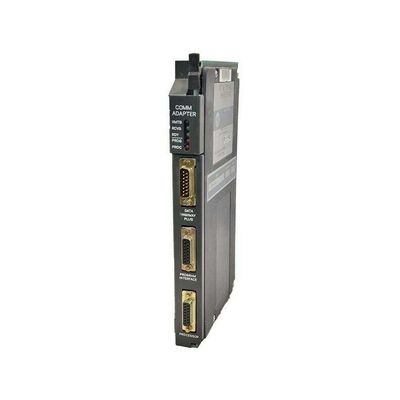

1785-L60LD Processor PLC 5 Series Controller với 12 Relay Output

Mô tả: Bộ xử lý 1785-L60L là một bộ xử lý và bộ điều khiển lập trình. Nó đã được thiết kế và sản xuất như một phần của dòng bộ điều khiển PLC 5. Bộ xử lý và bộ điều khiển lập trình 1785-L60L có thể hoạt động với các mô-đun bộ nhớ khác nhau như mô-đun bộ nhớ 1785-ME16, 1785-ME32, 1785-ME64 và 1785-M100. Dung lượng bộ nhớ người dùng tối đa của nó là 64K từ. Bộ xử lý và bộ điều khiển lập trình 1785-L60L có thể hoạt động ở chế độ chạy, chế độ từ xa hoặc chế độ lập trình.

1785-L60L là một thành viên của dòng bộ điều khiển PLC-5. Bộ điều khiển lập trình này có thể hoạt động như một phần trung tâm của bất kỳ hệ thống điều khiển nào dựa trên dòng PLC-5. 1785-L60L là điểm trung tâm kết nối các mô-đun I/O cục bộ, mở rộng và từ xa trên các loại giao diện truyền thông khác nhau, và đóng vai trò là xương sống của hệ thống điều khiển. Bộ điều khiển 1785-L60L có ba giao diện truyền thông tích hợp được đánh dấu là Kênh 1A, Kênh 1B và Kênh 2. Kênh 1A và Kênh 1B có thể hoạt động như máy quét I/O từ xa, bộ điều hợp I/O từ xa hoặc làm giao diện truyền thông DH+. Giao diện truyền thông thứ ba trên 1785-L60L, Kênh 2, là một cổng I/O mở rộng-cục bộ. Bộ điều khiển 1785-L60L có một đầu nối 25 chân được đánh dấu là Kênh 0 trên bảng điều khiển phía trước. Kênh 0 là cổng EIA RS232C cách ly quang học, hỗ trợ các giao thức chính ASCII và DF1 song công đầy đủ và bán song công cũng như các giao thức phụ trợ bán song công. Kênh 0 có đèn xanh để chỉ báo trạng thái của giao diện truyền thông. Ngoài ra, có một đầu nối mini DIN 8 chân được đánh dấu là Kênh 1A, là kết nối thiết bị đầu cuối lập trình DH+ song song với Kênh 1A. Hai đầu nối ba chân nằm ở phần dưới của bảng điều khiển phía trước. Các đầu nối này dành cho Kênh 1A và 1B, và hai cổng truyền thông này có thể hoạt động như máy quét I/O từ xa, bộ điều hợp I/O từ xa hoặc làm cổng truyền thông DH+. Trên bảng điều khiển phía trước của 1785-L60L, có một đầu nối đặc biệt được đánh dấu là Kênh 2, dành cho tiếp điểm I/O mở rộng cục bộ.

Chế độ Máy quét I/O Từ xa đọc và ghi thông tin I/O giữa bộ điều khiển và thiết bị I/O từ xa. Khi được sử dụng làm máy quét I/O, 1785-L60L là bộ điều khiển giám sát cho các bộ điều khiển khác ở Chế độ Bộ điều hợp và cho các bộ điều hợp I/O từ xa khác. Khi Kênh 1A hoặc Kênh 1B được cấu hình làm bộ điều hợp I/O từ xa, bộ điều khiển 1785-L60L quản lý I/O cư trú trên bộ điều khiển trong khi giao tiếp với bộ điều khiển giám sát thông qua liên kết I/O từ xa. Một liên kết DH+ có thể được cấu hình trên Kênh 1A hoặc 1B trên 1785-L60L. Truyền thông DH+ được sử dụng để tạo mạng ngang hàng với các bộ điều khiển PLC-5 khác hoặc các thành phần cấp cao hơn của hệ thống điều khiển. Lập trình bộ điều khiển 1785-L60L cũng có thể được thực hiện thông qua liên kết DH+. Bằng cách sử dụng liên kết DH+, nhiều bộ điều khiển có thể được lập trình cùng một lúc. Chiều dài cáp tối đa cho liên kết DH+ phụ thuộc vào tốc độ truyền. Điều quan trọng là tất cả các thiết bị trên liên kết phải được cấu hình để giao tiếp ở cùng một tốc độ. Chiều dài đó dao động từ 3048m với tốc độ 57,6 kilobit mỗi giây đến 762m với tốc độ 230,4 kilobit mỗi giây. Liên kết I/O mở rộng cục bộ hữu ích khi cần nhiều I/O hơn những gì có thể chứa trong một khung đơn, nhưng nó yêu cầu tốc độ cao hơn so với liên kết I/O từ xa có thể cung cấp. 1785-L60L và bộ điều hợp I/O mở rộng cục bộ (1771-ALX) được lắp đặt trong khung I/O từ xa được kết nối với cáp liên kết I/O tạo thành một liên kết I/O mở rộng-cục bộ. Liên kết I/O mở rộng cục bộ bị giới hạn ở cáp dài 100 feet. Nếu khung I/O cần ở xa bộ điều khiển hơn, hãy sử dụng liên kết I/O từ xa. Liên kết I/O mở rộng cục bộ là một liên kết song song cho phép bộ điều khiển 1785-L60L quét tối đa 16 khung I/O mở rộng. Thời gian quét mỗi khung trên I/O mở rộng-cục bộ là 0,5 ms. 1785-L60L có một số chỉ báo trên bảng điều khiển phía trước để giúp giao diện người dùng dễ dàng. Các chỉ báo hiển thị các trạng thái bộ điều khiển khác nhau. Chỉ báo BATT hiển thị trạng thái pin. Chỉ báo PROC hiển thị chế độ bộ điều khiển hiện tại. Ví dụ, nó có màu xanh lục khi bộ điều khiển ở Chế độ CHẠY và màu đỏ khi có sự cố. Chỉ báo FORCE có màu hổ phách khi các lực I/O được bật. Chỉ báo COMM được liên kết với trạng thái truyền thông Kênh 0. Các Kênh truyền thông 1A và 1B đều có các chỉ báo trạng thái chuyên dụng. Kênh 2, được sử dụng cho kết nối I/O mở rộng-cục bộ, có một chỉ báo trạng thái chuyên dụng.
