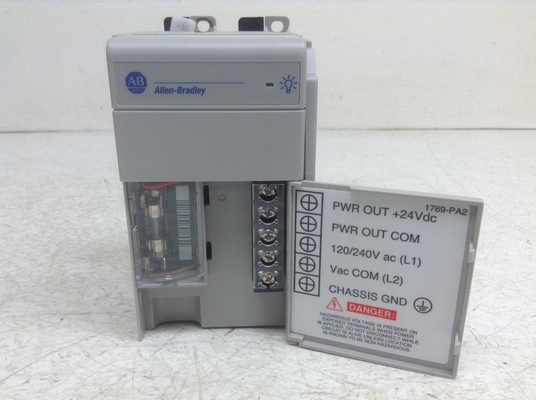

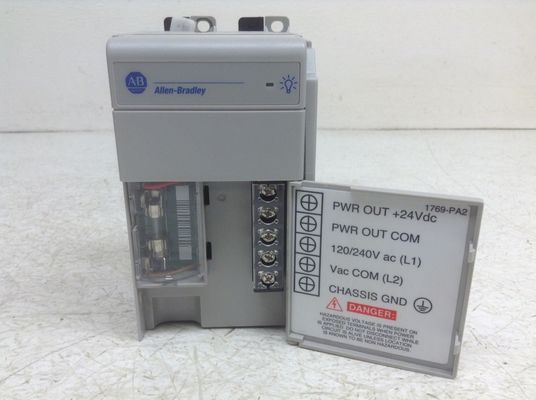

1769-PA2 CompactLogix ALLEN BRADLEY Mô-đun cung cấp điện

Mô tả: Allen-Bradley 1769-PA2 là một nguồn điện 1769 CompactLogix.Nó có một công suất hiện tại của 2.0A ở 5,0V và 0,8A ở 24VDC.

Allen-Bradley 1769-PA2 là một nguồn điện I/O CompactLogix.Nó cung cấp năng lượng cho các mô-đun được gắn trên cả hai hướng của mô-đun được lắp đặt vào một hệ thống trong việc xem xét các yêu cầu Power Supply khoảng cách xếp hạng.

Khi được cài đặt dọc theo một tập hợp bộ điều khiển CompactLogix, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysCó thể lắp đặt tối đa tám (8) 1769 mô-đun ở cả hai bên của nguồn cung cấp điện này.

Phạm vi điện áp đầu vào cần thiết cho nguồn điện này là 85-265VAC với tần số 47-63 Hz. Nó có công suất dòng 2.0A ở 5VDC và 0.8A ở 24VDC.Mô-đun này được trang bị một bộ an toàn bên trong có thể được thay thế bằng Wickmann 19195-3.15A hoặc Littelfuse 02183.15MXP.

Nguồn cung cấp điện này có kích thước 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 in.) và trọng lượng khoảng 525 g (1.16 lb).Mô-đun cung cấp điện này cũng hỗ trợ lắp đặt vào DIN hoặc trực tiếp vào tấm gắn.

Nguồn cung cấp năng lượng này được UL liệt kê cho các vị trí nguy hiểm lớp 1, phân khúc 2 nhóm A,B,C,D, được chứng nhận cho Hoa Kỳ và Canada. Xem hồ sơ UL E10314, Đạo luật Truyền thông vô tuyến Úc, phù hợp với:AS/NZS CISPR 11; Phụ thải công nghiệp và EMC của Liên minh châu Âu 2004/108/EC.

1769-PA2 là một nguồn cung cấp điện 1769 CompactLogix, được sản xuất bởi Allen-Bradley.

Khi lắp đặt Allen-Bradley 1769-PA2, một khoảng cách liền kề 50 mm phải được để lại giữa nó và các thiết bị gần đó để thông gió nó một cách thích hợp.khi lắp đặt mô-đun cung cấp điện, đảm bảo rằng không có bức xạ tĩnh, tia UV hoặc mảnh vỡ sẽ chạm vào mô-đun trong quá trình lắp đặt hoặc vận hành.Cần tránh nhiệt quá mức vì điều này có thể gây thiệt hại cho toàn bộ mô-đun cung cấp điệnKhi nhiệt độ môi trường quá cao, phải áp dụng một số phương pháp thông gió.
Cung cấp điện Allen-Bradley 1769-PA2 cũng có thể được gắn trên đường ray DIN. Một điều quan trọng cần lưu ý khi lắp đặt mô-đun cung cấp điện này là nó cần phải được nối đất.Khi kết nối module, phải sử dụng dây 14 AWG và các dây phải được giữ ngắn nhất có thể. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airNếu nó được sử dụng trong một khoang, việc sử dụng điều hòa không khí được khuyến cáo để chống lại nhiệt xung quanh khoang.Các Allen-Bradley 1769-PA2 nhỏ gọn I / O nguồn điện mở rộng đi kèm với một bộ an toàn cung cấp bảo vệ chống lại đường dây bất thường transients và dòng mạch ngắn. 1769-PA2 mô-đun chạy trên 120 đến 240 Volt của nguồn điện đầu vào AC ở tần số giữa 47 và 63 Hertz. nguồn điện này chỉ nặng 2 pound và nó chỉ đo 8 x 8 x 5 inch,làm cho nó dễ dàng để vận chuyển.
