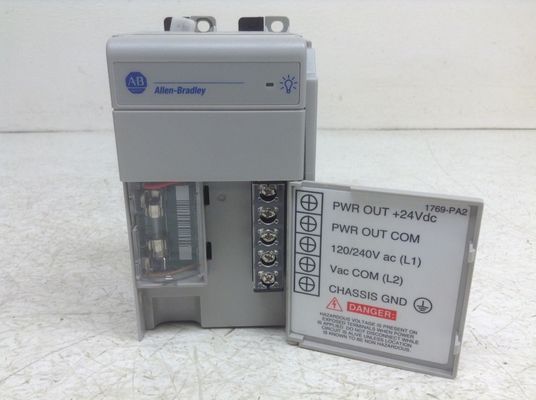

1769-PA2 CompactLogix Módulo de Fonte de Alimentação

Mô tả: 1769-PA2 là Bộ nguồn CompactLogix 1769. Bộ nguồn này có dải điện áp đầu vào từ 85 – 265VAC, hoạt động ở điện áp đầu vào danh định 120V/220V AC. Nó có dung lượng dòng điện 2.0A ở 5.0V và 0.8A ở 24VDC.

1769-PA2 là bộ nguồn I/O CompactLogix. Bộ nguồn này chủ yếu được sử dụng làm bộ nguồn I/O, được lắp đặt trong một cụm CompactLogix hoặc vào một ngân hàng I/O mở rộng. Nó cung cấp năng lượng cho các mô-đun được gắn ở cả hai hướng của mô-đun được lắp đặt vào hệ thống, có tính đến xếp hạng khoảng cách Bộ nguồn cần thiết.

Khi được lắp đặt cùng với một cụm bộ điều khiển CompactLogix, các mô-đun I/O Compact có thể được lắp đặt ở cả hai bên của bộ nguồn vì bộ nguồn có thể cung cấp năng lượng theo cả hai hướng cũng như xếp hạng khoảng cách Bộ nguồn có thể được tính theo cả hai cách. Có thể lắp đặt tối đa Tám (8) mô-đun 1769 ở cả hai bên của bộ nguồn này.

Dải điện áp đầu vào yêu cầu cho bộ nguồn này là 85-265VAC với tần số 47-63 Hz. Nó có dung lượng dòng điện 2.0A ở 5VDC và 0.8A ở 24VDC. Mô-đun này được trang bị cầu chì bên trong có thể được thay thế bằng Wickmann 19195-3.15A hoặc Littelfuse 02183.15MXP.

Bộ nguồn này có kích thước 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 inch) và trọng lượng xấp xỉ 525 g (1,16 lb). Theo tiêu chuẩn của nền tảng CompactLogix, mô-đun bộ nguồn này cũng hỗ trợ lắp đặt trên thanh DIN hoặc trực tiếp lên tấm gắn.

Bộ nguồn này được UL Liệt kê cho các Vị trí Nguy hiểm Nhóm A, B, C, D, Phân khu 2, Lớp 1, được chứng nhận cho Hoa Kỳ và Canada. Xem Tệp UL E10314, Đạo luật Viễn thông Úc, tuân thủ: AS/NZS CISPR 11; Phát thải Công nghiệp và Chỉ thị EMC 2004/108/EC của Liên minh Châu Âu.

1769-PA2 là Bộ nguồn CompactLogix 1769, được sản xuất bởi. Bộ nguồn này có dung lượng dòng điện 0.8A ở 24 VDC.

Khi lắp đặt 1769-PA2, phải để một khoảng trống liền kề 50 milimét giữa nó và thiết bị lân cận để thông gió đúng cách. Ngoài ra, khi lắp đặt mô-đun bộ nguồn, hãy đảm bảo rằng không có tĩnh điện, bức xạ UV hoặc mảnh vụn nào chạm vào mô-đun trong quá trình lắp đặt hoặc vận hành. Phải tránh nhiệt độ quá cao vì điều này có thể gây hư hỏng cho toàn bộ mô-đun bộ nguồn. Khi nhiệt độ môi trường quá cao, phải áp dụng nhiều phương pháp thông gió. Mô-đun 1769-PA2 là một bộ nguồn mở không có vỏ bọc.
Bộ nguồn 1769-PA2 cũng có thể được gắn trên thanh DIN. Một điều quan trọng cần lưu ý khi lắp đặt mô-đun bộ nguồn này là nó cần được nối đất. Khi kết nối mô-đun, phải sử dụng dây 14 AWG và các đầu dây phải được giữ càng ngắn càng tốt. Loại dây được khuyến nghị là dây đồng có điện trở ít nhất 90 độ C. Nên đặt bộ nguồn mở rộng I/O compact 1769-PA2 trong một vỏ bọc bảo vệ mô-đun khỏi môi trường ăn mòn hoặc các chất gây ô nhiễm có thể đến từ không khí mở. Nếu nó được sử dụng trong vỏ bọc, nên sử dụng máy điều hòa không khí để chống lại nhiệt độ xung quanh vỏ bọc. Bộ nguồn mở rộng I/O compact 1769-PA2 đi kèm với một cầu chì cung cấp sự bảo vệ chống lại các quá độ đường truyền bất thường và dòng điện ngắn mạch. Mô-đun 1769-PA2 hoạt động trên nguồn điện AC đầu vào từ 120 đến 240 Volts ở tần số từ 47 đến 63 Hertz. Bộ nguồn này chỉ nặng 2 pound và chỉ có kích thước 8 x 8 x 5 inch, giúp dễ dàng vận chuyển.
